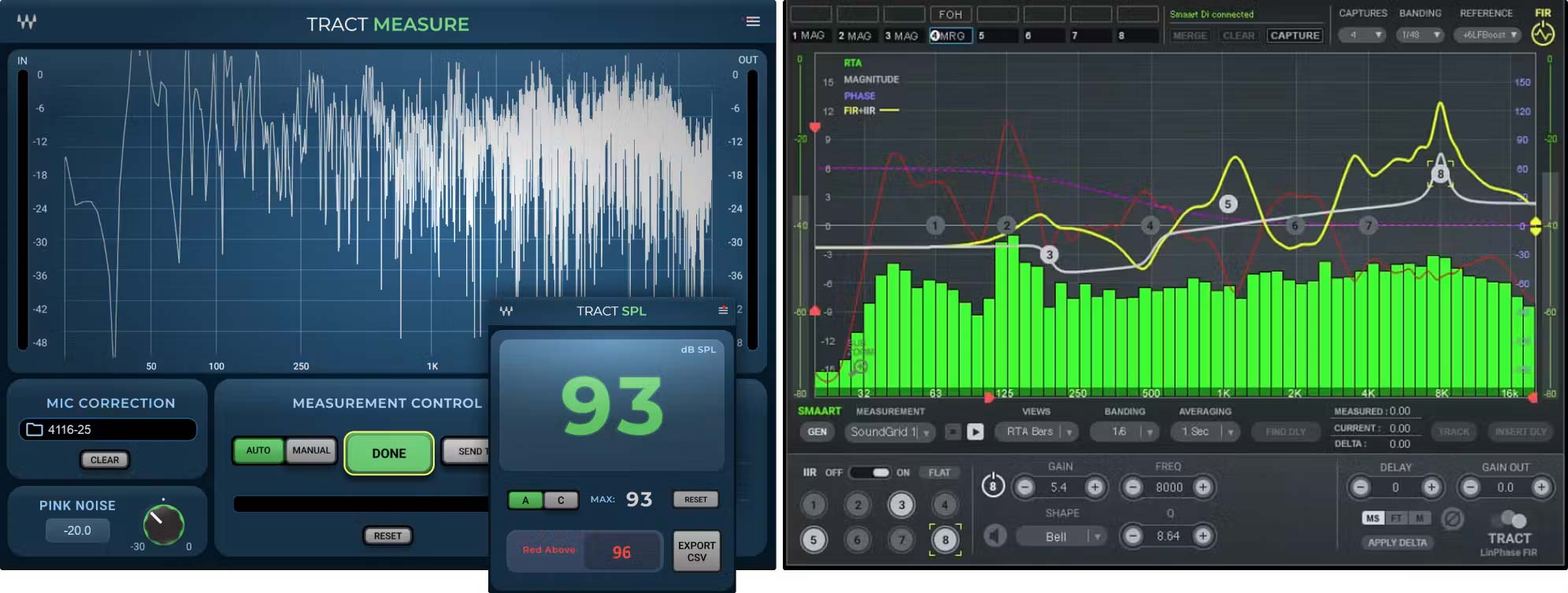

Do tej pory TRACT System Calibration był przede wszystkim narzędziem, które wykorzystywało pomiary dostarczone z zewnątrz, m.in. ze Smaarta. Waves rozbudowuje teraz cały system o dwa nowe elementy: TRACT Measure oraz SPL Meter.
W efekcie użytkownik eMotion LV1 lub SuperRack może przeprowadzić cały podstawowy proces strojenia PA – od pomiaru, przez korekcję i wyrównanie czasowe, aż po kontrolę SPL podczas koncertu – bez wychodzenia z hosta Waves.

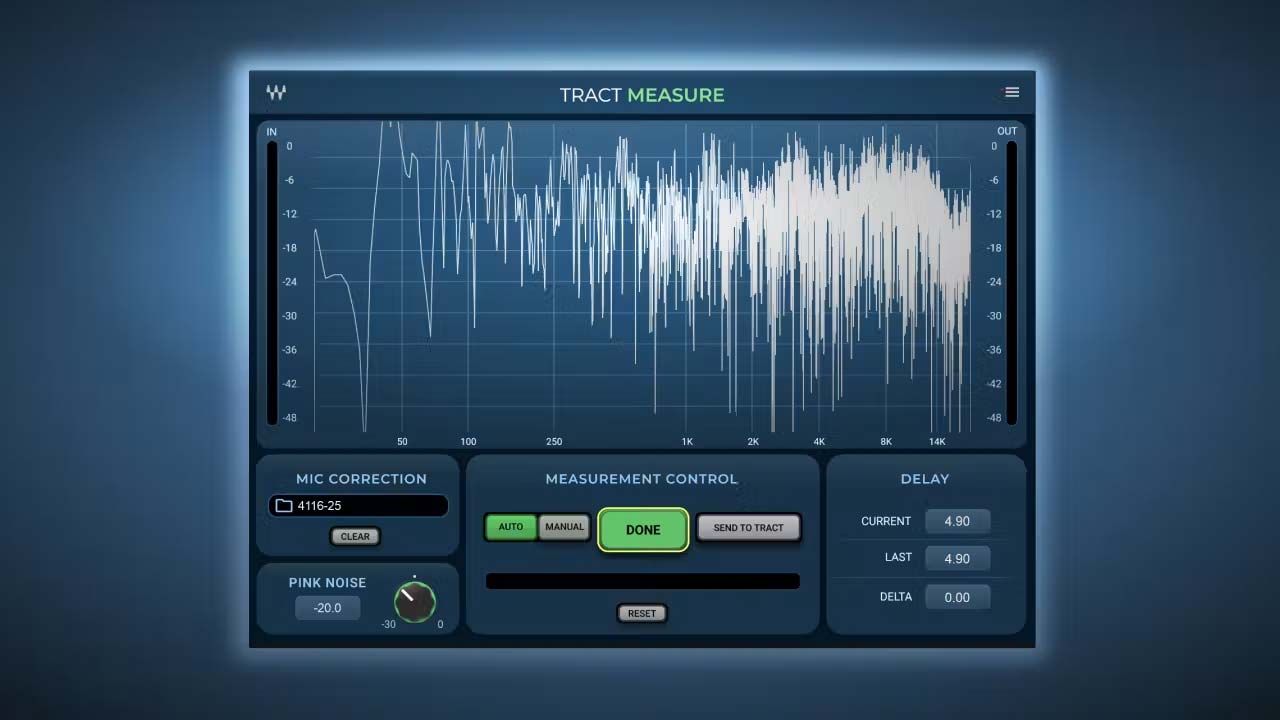

TRACT Measure: pomiar bez osobnego programu
Nowy TRACT Measure służy do wykonania pomiaru systemu nagłośnieniowego bezpośrednio w eMotion LV1, SuperRack Performer lub SuperRack SoundGrid.
Do wolnego kanału mono podłączamy mikrofon pomiarowy, wstawiamy TRACT Measure, ustawiamy odpowiedni gain i jeśli jest dostępny, wczytujemy plik kalibracyjny mikrofonu.
Plugin wysyła przez PA szum różowy, rejestruje odpowiedź systemu i wylicza dwie podstawowe informacje:
- odpowiedź częstotliwościową,
- opóźnienie akustyczne między systemem a mikrofonem.
Pomiar może zakończyć się automatycznie, gdy plugin zgromadzi wystarczająco dużo wiarygodnych danych, albo ręcznie decyzją operatora.
Jeden pomiar to za mało
Waves mocno podkreśla, że korekcji systemu nie powinno się opierać na jednym przypadkowym punkcie.
Producent zaleca wykonać co najmniej dwa pomiary dla każdej strony PA, mniej więcej w 1/3 i 2/3 zasięgu systemu, w miejscach reprezentatywnych dla obszaru publiczności.
Każdy capture można przesłać bezpośrednio do TRACT System Calibration, a następnie połączyć kilka pomiarów w jedną uśrednioną charakterystykę.
Ma to ograniczyć wpływ lokalnych pików i dołków wynikających z konkretnego miejsca pomiarowego i dać lepszą podstawę do korekcji całego obszaru odsłuchowego.

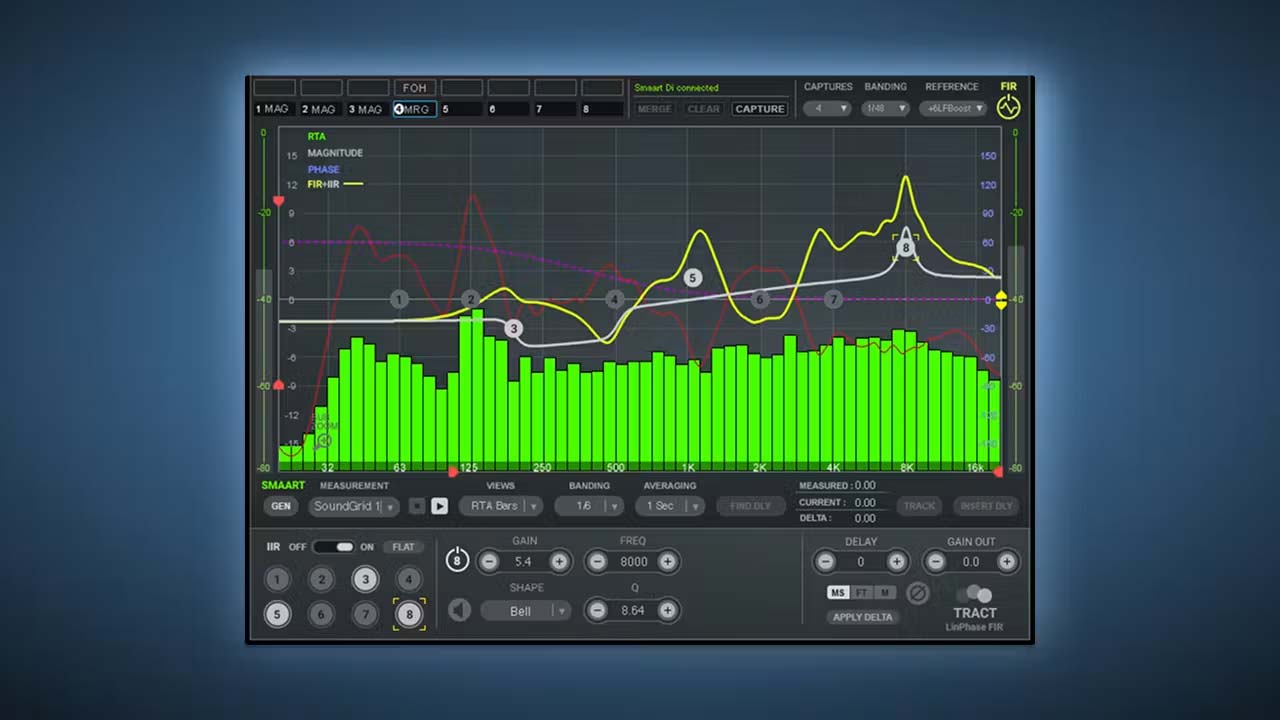

TRACT System Calibration tworzy korekcję
Drugi element układanki to znany już TRACT System Calibration.
Po otrzymaniu pomiarów plugin może utworzyć korekcję FIR i odpowiednie opóźnienie wyjściowe. Użytkownik wybiera zakres korekcji oraz charakterystykę docelową i może dodatkowo kształtować rezultat.
Do dyspozycji pozostaje także osiem pasm filtrów IIR oraz możliwość pracy z krzywymi minimalnofazowymi i liniowofazowymi.
Najważniejsza zmiana polega więc nie na tym, że Waves stworzył nowy korektor, ale że pomiar trafia teraz do niego bezpośrednio z własnego narzędzia TRACT Measure.
Wyrównanie front filli i delay towerów
TRACT Measure może również pomóc przy wyrównywaniu czasowym dodatkowych systemów.
Przy front fillach mikrofon ustawiamy w obszarze, w którym nakłada się ich pokrycie z głównym PA. Najpierw mierzymy system główny, a następnie – bez przesuwania mikrofonu – front fill.
Plugin pokazuje wartości Current, Last oraz Delta, czyli różnicę czasową pomiędzy dwoma pomiarami.
Po przesłaniu danych do TRACT System Calibration można użyć funkcji Apply Delta, która ustawia odpowiednie opóźnienie na wyjściu front filli.
Podobny workflow można wykorzystać przy delay towerach.
SPL Meter pilnuje poziomu podczas koncertu

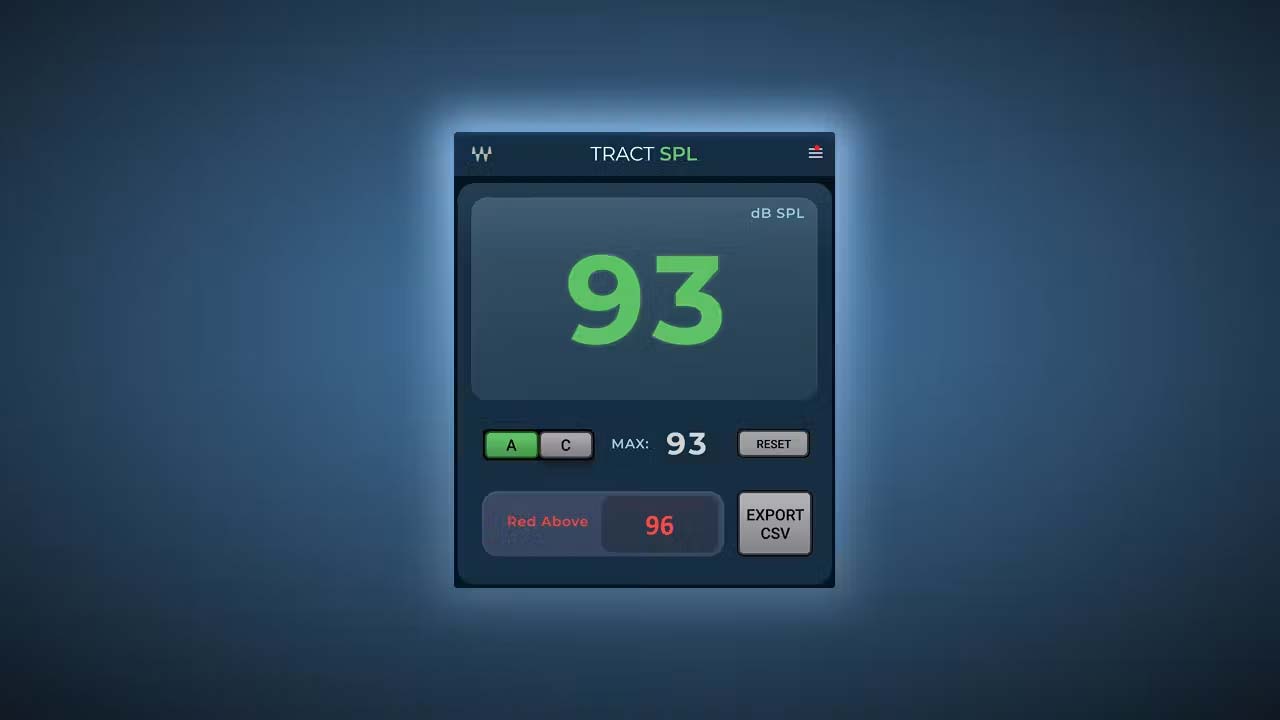

Trzecim elementem pakietu jest nowy SPL Meter.
Po zakończeniu strojenia systemu plugin pozwala monitorować poziom ciśnienia akustycznego bezpośrednio w środowisku Waves.
Obsługuje ważenie A i C, wyświetla wartości bieżące oraz maksymalne, pozwala ustawić progi ostrzegawcze, a pomiary mogą być zapisywane i później eksportowane do pliku CSV.
TRACT przestaje więc być wyłącznie narzędziem do przygotowania systemu przed koncertem. Może pozostać częścią workflow również podczas samego wydarzenia.

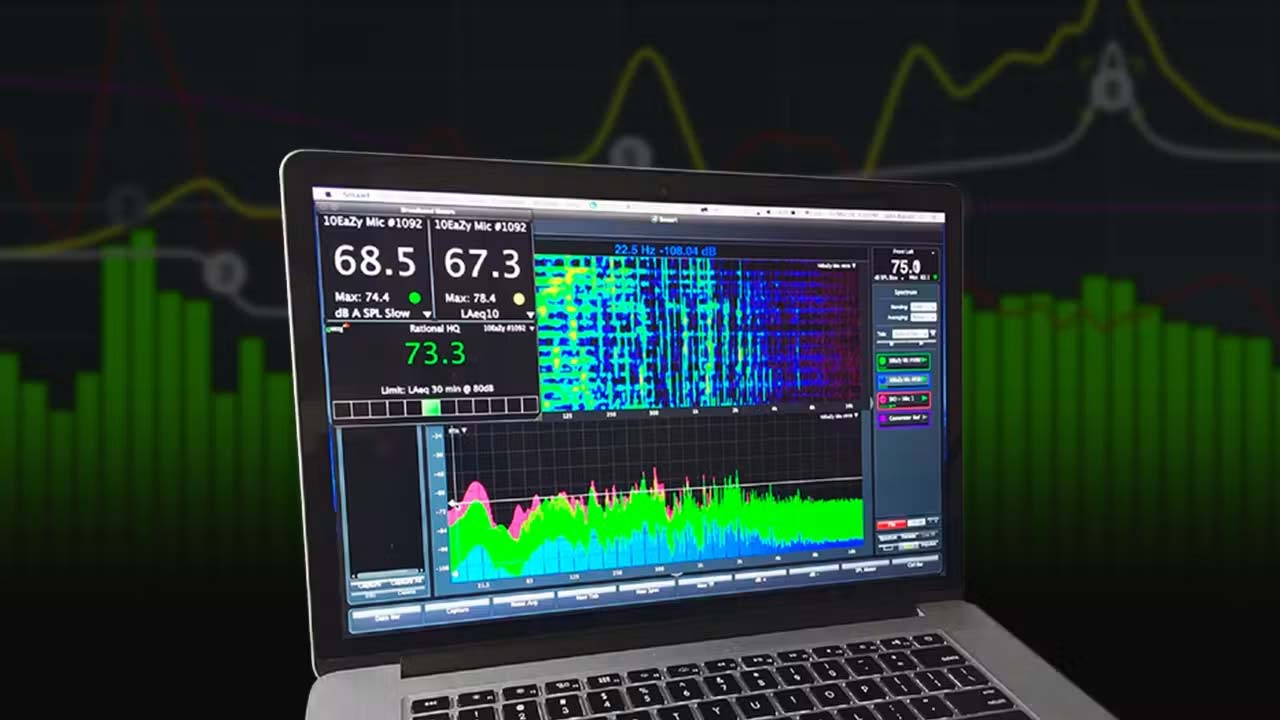

Smaart nadal pozostaje w grze
Waves nie zamyka przy tym TRACT-a na własny system pomiarowy.
TRACT System Calibration nadal współpracuje ze Smaartem, który może dostarczać dane do tego samego procesu korekcji.
I jest ku temu konkretny powód: TRACT Measure nie obsługuje obecnie wyrównywania fazowego subwooferów. Jeśli potrzebna jest bardziej rozbudowana analiza fazy lub Spectrograph, Smaart nadal pozostaje właściwym narzędziem.
Nowy workflow nie tyle zastępuje więc Smaarta, co daje realizatorom możliwość wykonania dużej części codziennych pomiarów i korekcji bez uruchamiania osobnego środowiska pomiarowego.
Pomiar, korekcja i kontrola w jednym miejscu

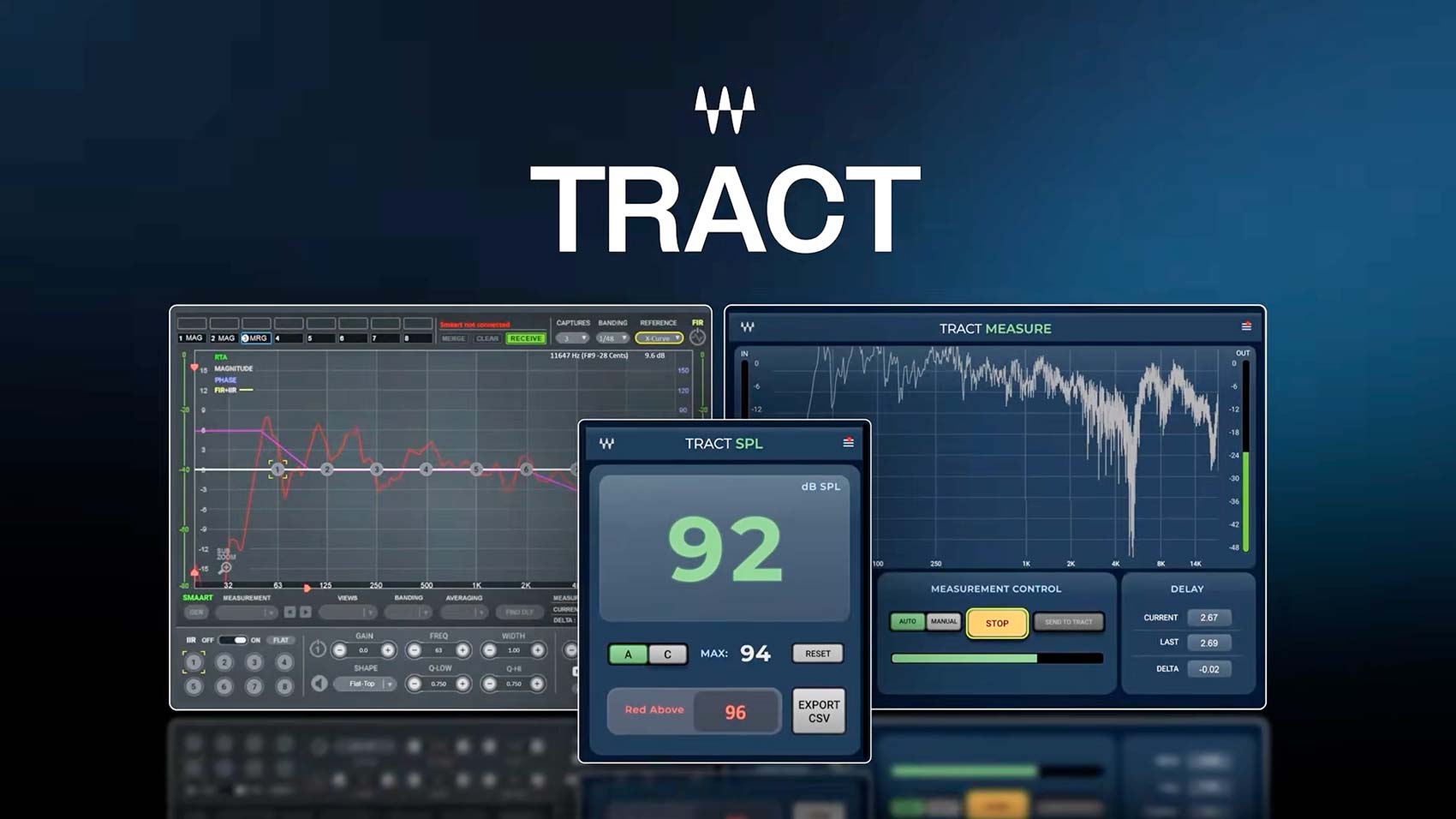

Nowy TRACT składa się teraz z trzech współpracujących elementów:
TRACT Measure → TRACT System Calibration → SPL Meter
Pierwszy mierzy system, drugi tworzy korekcję i ustawia opóźnienia, trzeci pozwala pilnować poziomu podczas koncertu.
Dla użytkowników LV1 i SuperRack najważniejsze może być jednak coś prostszego: strojenie systemu staje się kolejną częścią tego samego środowiska, w którym później odbywa się realizacja koncertu.
