DI Box – niepozorne urządzenie, które w studiu i na scenie pełni kluczową rolę: konwertuje niesymetryczny sygnał z instrumentu na symetryczny sygnał mikrofonowy, eliminując przy tym szumy, pętle masowe i problemy z impedancją. Bez niego gitara czy klawisz na długości kabla potrafią brzmieć zupełnie inaczej – często gorzej.

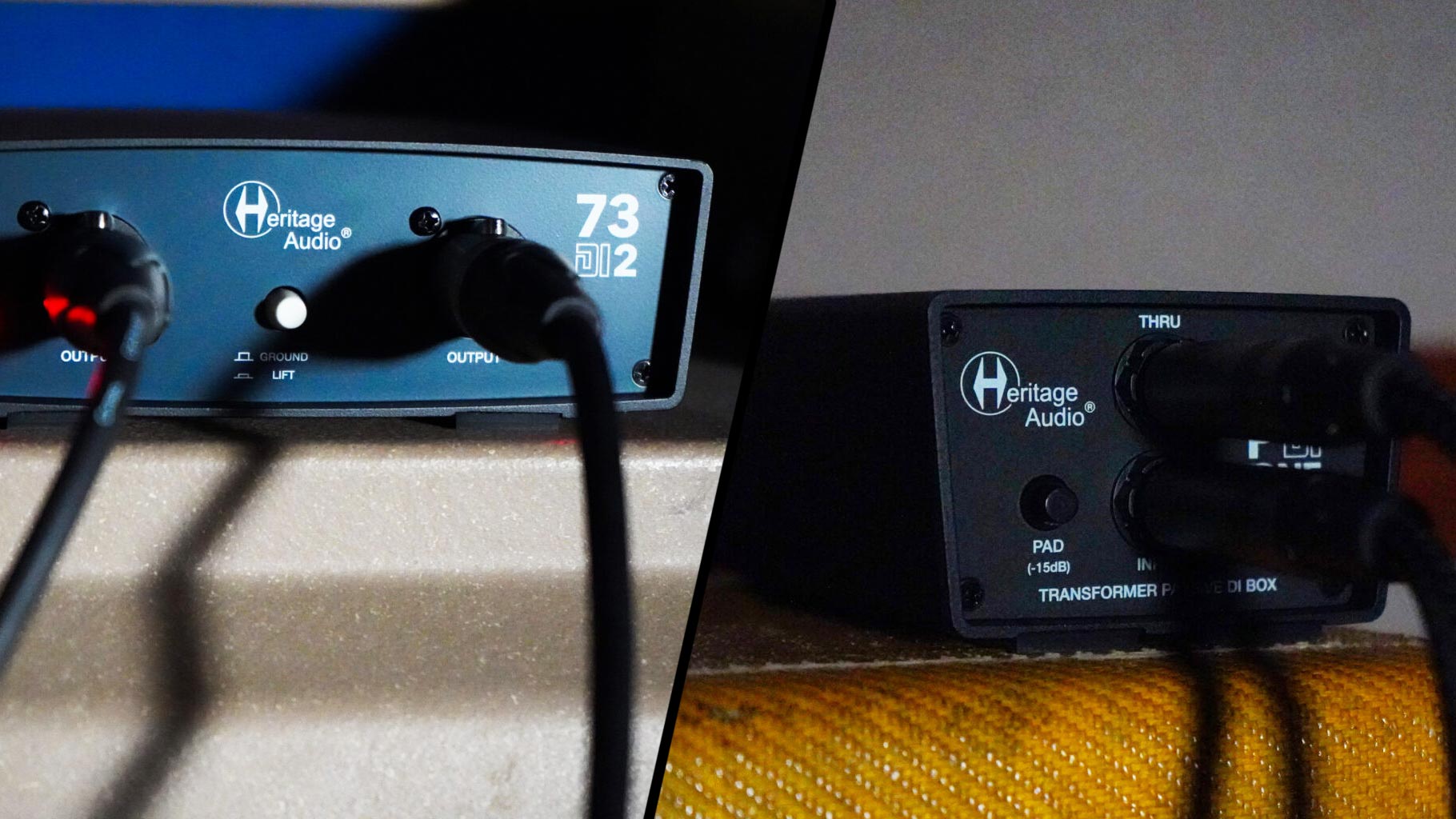

Heritage Audio prezentuje dwie nowe serie DI Boxów – aktywną 73 DI i pasywną P DI. To sprzęt zaprojektowany zarówno z myślą o purystach brzmienia, jak i o tych, którzy lubią klasyczne, nasycone tony. Co dokładnie oferują te konstrukcje i kiedy wybrać którą z nich?
Dlaczego DI Box jest niezbędny?
W instalacjach koncertowych i w studiu sygnał z instrumentów takich jak gitara elektryczna, bas czy syntezator często ma wysoki poziom i dużą impedancję (np. wyjście jack, niskonapięciowe). Gdy taki sygnał trafia długim kablem do miksera lub interfejsu, może cierpieć na degradację sygnału: utratę częstotliwości wysokich, zakłócenia, szumy, brum z pętli masy.
DI Box działa jako pomost: obniża impedancję, balansuje sygnał i izoluje galwanicznie tor audio, szczególnie gdy w urządzeniu zastosowany jest transformator (w DI pasywnym) lub specjalny obwód aktywny.
Wybór między DI aktywnym i pasywnym zależy od charakteru instrumentu i celu:
- Aktywne DI zapewniają wzmocnienie, często wyższy headroom i możliwość obsługi bardzo niskiego poziomu sygnału.
- Pasywne DI mogą być prostsze i bardziej liniowe, bez zasilania, idealne gdy chcemy wiernie przekazać sygnał bez kolorowania.
Nowe propozycje Heritage Audio łączą te podejścia z własnymi technicznymi rozwiązaniami, co czyni je ciekawymi opcjami dla inżynierów dźwięku.
Seria 73 DI — aktywne z nutą klasyki
Seria 73 DI (73 DI ONE oraz 73 DI 2) to aktywne DI Boxy zaprojektowane z inspiracją elektroniką rodem z lat 70., z elementami typowymi dla legendarnej serii 73 w linii Heritage.
Kluczowe cechy:
- Obwód wejściowy oparty na tranzystorze JFET typu J109, wejście o bardzo wysokiej impedancji (~2,2 MΩ)
- Układ wyjściowy sprzężony transformatorem, klasy A, z elementami wzorowanymi na transformatorach LO1166 (zgodnie z komunikatem)
- Możliwość obsługi zarówno instrumentów pasywnych, jak i aktywnych (klawisze, bas z aktywną elektroniką)
- Funkcje praktyczne: pad -15 dB do tłumienia bardzo mocnych sygnałów, przełącznik odłączający masę (ground lift), wyjście Thru do podłączenia wzmacniacza lub lampy scenicznej
- Dwukanałowy wariant 73 DI 2 daje możliwość obsługi dwóch sygnałów jednocześnie w jednej obudowie, z tymi samymi cechami technicznymi co model ONE
Gdzie mogą się sprawdzić:
- Gitary basowe i elektryczne, gdy chcemy uzyskać cieplejszy, nasycony dźwięk z lekkim przesterem transformatora po stronie wyjścia.
- W sytuacjach, gdy sygnał musi być wzmocniony przed dalszym przetwarzaniem (np. do interfejsu, przed wzmacniacz lampowy).
- W zastosowaniach live, gdzie potrzebna jest możliwość elastycznego wysterowania różnorodnych instrumentów bez konieczności ręcznego dopasowywania każdego sygnału.
Ograniczenia i uwagi:
- Transformator na wyjściu wnosi zawsze pewien charakter tonalny — barwa może być subtelnie koloryzowana, co dla kogoś szukającego maksymalnej neutralności może być niepożądane.
- Zasilanie 48 V (phantom) jest wymagane dla działania układu — w systemach, gdzie phantom nie jest dostępny, trzeba zadbać o dostarczenie napięcia.
- Przy bardzo niskim sygnale wejściowym (np. słaba gitara elektro-akustyczna) trzeba sprawdzić, czy poziom wyjściowy będzie wystarczający.
Seria P DI — pasywne, ultra-przejrzyste
Seria P DI (P DI ONE i P DI 2) to pasywne DI Boxy, pozbawione aktywnych elementów (nie wymagają zasilania), bazujące na transformatorze HA‑DI skonstruowanym przez Heritage.
Najważniejsze parametry:
- Transformator HA‑DI z rdzeniem niklowym i ekranowaniem MU METAL — ma zapewniać bardzo niskie zniekształcenia, eliminację zakłóceń elektromagnetycznych, minimalne przesunięcie fazy
- Konstrukcja pasywna, bez elementów zasilanych — prostota, niezawodność, brak szumów elektroniki aktywnej
- Przełącznik odłączający masę (ground lift) oraz pad tłumiący sygnały silne (typowo –15 dB)
- Wersja 2-kanałowa (P DI 2) pozwala na obsługę dwóch linii w jednej obudowie, co jest wygodne w studiu lub systemach mobilnych
Zalety i zastosowania:
- Dla tych, którzy oczekują najczystszej możliwej transmisji sygnału — bez wpływu zasilania, minimalna ingerencja obwodu
- Gdy mamy do czynienia z instrumentami aktywnymi (klawisze, syntezatory, samplery) — pasywny DI często wystarcza, bo poziomy są już wysokie
- W środowiskach, gdzie zasilanie może być ograniczone lub niestabilne — brak zależności od phantom
Uwaga:
- W przypadku instrumentów bardzo cichych lub sygnałów wymagających wzmocnienia, pasywne DI mogą okazać się za słabe; brak aktywnego wzmocnienia to wada, gdy wymagany jest silniejszy tor
- Jakość transformatora staje się kluczowa: tu Heritage deklaruje swoje wieloletnie doświadczenie w projektowaniu transformatorów jako przewagę konkurencyjną.
Co nowego wnosi i czy to krok w dobrą stronę?
Heritage Audio, rozszerzając ofertę DI, idzie drogą „wewnętrznego kompletowania toru” — urządzenia, które mogą współgrać z ich istniejącą linią preampów i systemów studyjnych. Połączenie klasycznego podejścia (“klasyka 73”) z nowoczesnymi rozwiązaniami (transformator HA‑DI, konstrukcja dwukanałowa) daje elastyczność.
Zaletą tych konstrukcji jest to, że użytkownik może świadomie wybrać, czy chce “kolor” (seria 73) czy “czystość” (seria P). W praktyce mogą one stanowić uzupełnienie toru – np. DI aktywne 73 do gitary basowej, a pasywne P DI do klawiszy w tym samym setupie.
Jeśli miałbym wskazać obszary do sprawdzenia na żywo:
- Jak czysty będzie dźwięk w trybie minimalnym (gdy konfiguracja bliska neutralności) – czy seria 73 nie doda zbyt wiele własnego charakteru?
- Jak niskie poziomy radzą sobie w obu seriach — czy instrumenty z cichymi przetwornikami “przeżyją” przejście DI bez strat
- Jakość transformatora HA‑DI w P DI — deklarowana minimalna ingerencja i ekranowanie MU METAL mogą okazać się kluczowe w praktycznych warunkach scenicznych/studyjnych.
